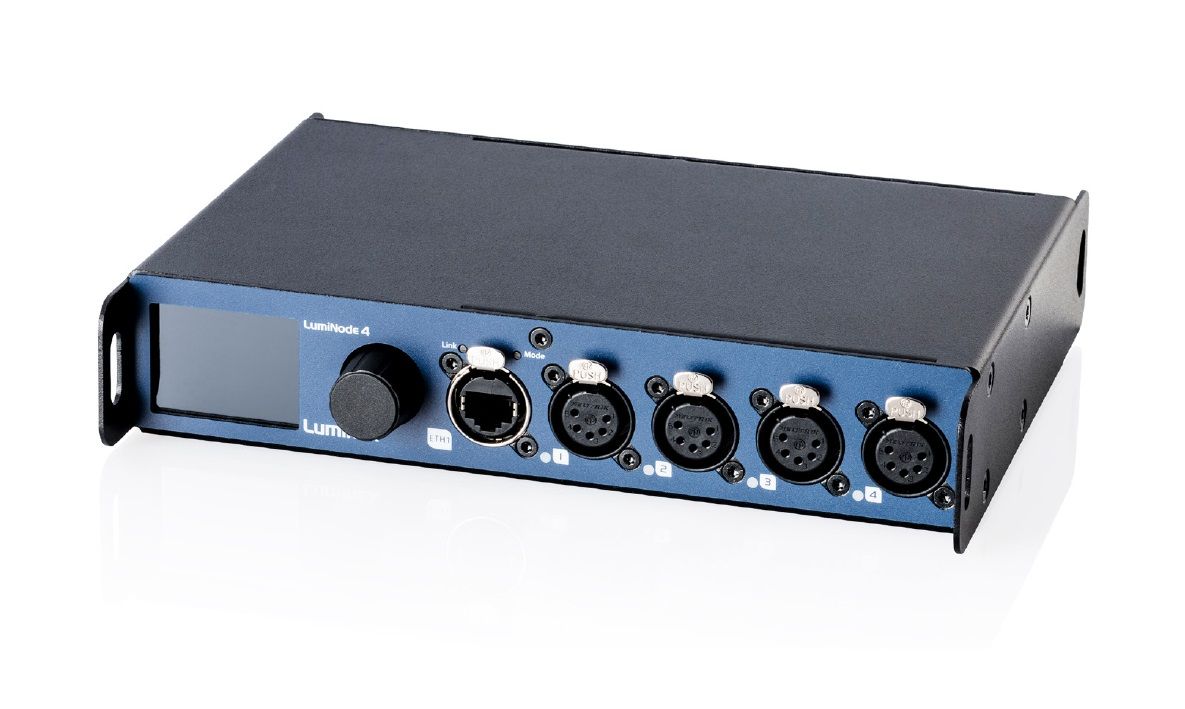

Node LumiNode 4

Les LumiNode sont des nodes ou passerelles Ethernet / DMX entièrement conçus et développés chez Luminex pour des applications professionnelles dans le domaine du contrôle de l’éclairage. Le LumiNode n’est pas un simple convertisseur de protocole mais un véritable outil multifonctions qui prend en charge tous les protocoles Ethernet standards de l’éclairage (Art-Net, sACN, KiNET, RTTRpl, etc.) et qui permet de créer des configurations complexes grâce à ses moteurs de traitement : merge HTP ou LTP, Back-up, Crossfade, Switch et Custom (avec SoftPatch) pour traiter et distribuer toutes les informations à l’envi. Ces configurations se réalisent très simplement de façon visuelle via une page web dédiée.

Les LuminNode disposent également d’une gestion RDM débrayable.

Un mode d’enregistrement et de restitution de scènes offre la possibilité de rejouer un état lumineux selon un déclenchement, par exemple en cas de d’urgence grâce à l’entrée contact sec reliée à une alarme incendie (sauf sur LumiNode 1).

La gamme des LumiNode inclue des versions Intégration équipés de connecteurs courants ou de borniers permettant d’obtenir un appareil compact, et des versions Touring montant des connecteurs solides habilités à supporter des manipulations fréquentes. Ils sont disponibles pour 1, 2, 4 ou 12 univers.

INFORMATIONS GÉNÉRALES
- Node Ethernet / DMX avec 2 ports réseau et 4 ports DMX / RDM

PROTOCOLES
- Protocoles Ethernet supportés : Art-Net (1 à 4), sACN, KiNET v1 & v2, RTTrPL (BlackTrax)
- DMX, RDM
- DMX framerate : 10 à 40 fps / MaB ; 176 à 352 μs

CONFIGURATION ET MONITORING
- Interface web dédiée pour configuration et monitoring
- Jusqu’à 6 moteurs de traitement de l’information au choix : merge HTP, merge LTP, Back-up, Crossfade, Switch et Custom
- Fonction SoftPatch
- Fonction DMX redundancy
- Création de sous-groupes (VLAN)
- Gestion de profils
- Création d’états lumineux
- Déclenchement par contact sec
- Le logiciel Araneo permet d’activer les paramètres Reset, Identify, Firmware Update, etc.

CONNECTIQUES
- 2 ports Ethernet sur embases EtherCon Neutrik (1 en face avant et 1 à l’arrière)
- Auto crossover : utilisation indifférenciée de câbles réseau droits ou croisés
- 4 x ports DMX / RDM sur embases XLR 5 femelles Neutrik
- Chaque port DMX peut être utilisé en entrée ou en sortie
- Isolation optique et galvanique de chaque port DMX
- 1 entrée contact sec (NO / NC) sur bornier à vis détachable

ÉLECTRIQUE
- Alimentation sur embase powerCON TRUE1 In Neutrik ou en PoE
- Alimentation électrique : 100 – 240 VAC / 50 – 60 Hz
- Consommation électrique max : 13 W
- PoE IEEE 802.3af (Class 0)

HARDWARE
- Fabrication en métal robuste
- Écran couleurs et molette rotative pour configuration
- Insert M10 pour installation dans une structure via crochet / collier
- LEDs RGB indicatrices d’état des ports Ethernet : activité, lien, groupement
- LEDs RGB indicatrices d’état des ports DMX : DMX, RDM
- Température de fonctionnement : de 0 à + 50 °C
- Température de stockage : de - 10 à + 70 °C
- Taux d’humidité accepté : 5 à 95 % (sans condensation)
- Dimensions : 220 x 175,3 x 44 mm
- ½ rack 19’’ / 1 U
- Poids : 1,42 kg
- Fabriqué en Belgique chez Luminex
